Spínač monitorování šoupátka

myslel The Gate Valve Monitoring Switch poskytuje-zpětnou vazbu polohy v reálném čase pro ventily OS&Y v požárních a průmyslových systémech. Díky robustní konstrukci odolné proti nedovolené manipulaci- detekuje i nepatrné uzavření ventilu sledováním pohybu dříku. Bezproblémová integrace s požárními hlásiči a BMS zajišťuje, že kritické zásoby vody zůstanou otevřené, což zvyšuje bezpečnost a zabraňuje neoprávněnému provozu v náročných prostředích.

Odeslat dotaz Chat teď

Popis

Ca-Fire Protection Co., Ltd je jedním z nejdůvěryhodnějších výrobců a dodavatelů spínačů pro monitorování šoupátek v Číně. Vítejte na velkoobchodních zakázkových požárních zařízeních za konkurenceschopnou cenu z naší továrny. Kontaktujte nás pro další levné produkty.

CA-Spínač monitorování šoupátka FIRE

Přepínač monitorování šoupátka slouží jako kritické bezpečnostní rozhraní v systémech požární ochrany a průmyslových systémů řízení kapalin, které je navrženo tak, aby poskytovalo vysoce přesný{0}} elektronický dohled nad polohami ručních ventilů. Toto robustní zařízení, navržené speciálně pro ventily Outside Screw and Yoke (OS&Y), využívá citlivý vnitřní mikrospínač ke sledování lineárního pohybu dříku ventilu a zajišťuje, že jakákoliv odchylka od plně otevřené polohy-často pouhé dvě otáčky ručního kola-spustí okamžitý kontrolní signál. Převedením fyzického mechanického přemístění na spolehlivá elektrická data umožňuje bezproblémovou integraci s ústřednami požárních poplachů (FACP) a systémy řízení budov (BMS), čímž účinně eliminuje riziko lidské chyby nebo neoprávněné manipulace, která by mohla ohrozit dodávku vody v případě nouze. Přepínač je vyroben z odolných-materiálů odolných vůči povětrnostním vlivům a často obsahuje pouzdra-odolná proti neoprávněné manipulaci. Poskytuje-informace o situaci 24 hodin denně, 7 dní v týdnu a zajišťuje, že infrastruktura kritické bezpečnosti{11}}zůstává funkční a vyhovuje přísným globálním bezpečnostním standardům.

Klíčové vlastnosti

Přesné ovládání mikrospínačem:Vybaveno vysoce citlivými interními spínači, které detekují pohyb dříku ventilu s minimální tolerancí a obvykle spouští signál do dvou otáček ručního kola nebo 10 % celkové dráhy ventilu.

Všestrannost dvou{0}}obvodů:Obsahuje konfigurace kontaktů SPDT nebo DPDT "Form C" umožňující současnou signalizaci místnímu poplachu a vzdálené monitorovací stanici nebo BMS.

Robustní kryt odolný proti povětrnostním vlivům:Vyrobeno z-odolného tlakově litého-hliníku nebo vyztužených polymerů, často hodnocenéIP67 nebo NEMA 4Xzajišťující spolehlivý výkon v korozivních průmyslových prostředích nebo venkovních instalacích.

Zabezpečení-odolné proti neoprávněné manipulaci:Zahrnuje speciální bezpečnostní šrouby a sabotážní spínač, který upozorní systém, pokud je kryt odstraněn, a zabrání tak neoprávněným úpravám nebo pokusům o přemostění.

Nastavitelné rameno ovladače:Pružinou-zatíženou spouštěcí tyč lze upravit tak, aby vyhovovala různým velikostem ventilů a průměrům dříku, což z ní činí univerzální řešení pro různé potrubní infrastruktury.

Výhody

Soulad se zvýšenou bezpečností života:Splňuje přísné požadavky na požární předpisy (jako jsou normy NFPA) tím, že zajišťuje, že regulační ventily pro sprinklerové systémy zůstanou uzamčeny v poloze „Otevřeno“.

Povědomí o situaci v reálném čase{{0}:Eliminuje potřebu ručních inspekcí na místě tím, že poskytuje okamžitou, nepřetržitou digitální zpětnou vazbu do velínu, čímž se výrazně zkracuje doba odezvy při selhání systému.

Snížení rizika:Zabraňuje katastrofálním škodám na majetku tím, že v případě náhodného ponechání zavřeného ventilu po údržbě okamžitě upozorní personál a zajistí, aby byla v případě potřeby k dispozici voda nebo provozní kapaliny.

Zjednodušená integrace:Konstrukce suchého-kontaktního výstupu zajišťuje snadnou kompatibilitu s téměř jakoukoli moderní ústřednou požární signalizace (FACP), PLC nebo platformou průmyslové automatizace.

Odolnost a nízká údržba:Mechanické součásti jsou navrženy pro provoz „nastav a zapomeň“, jsou ošetřeny tak, aby odolávaly oxidaci, což vyžaduje pouze pravidelné funkční testování spíše než častou výměnu.

Pracovní princip

Zařízení funguje na principulineární mechanický posuvsnímání. Na rozdíl od otočných spínačů používaných pro škrticí klapky je monitor šoupátka navržen tak, aby sledoval vertikální pohyb dříku ventilu.

Mechanické snímání:Spínač je namontován na třmenu ventilu. Obsahuje pružinu-nabitouvypínací tyč (pohon)který spočívá na drážce nebo na specifické ploché části závitového dříku ventilu.

Aktivace kontaktu:Když je ventil v normálním stavu (obvykle plně otevřený), je vypínací tyč držena v "neutrální" poloze. Když se ručním kolem zavírá ventil, vřeteno se pohybuje lineárně (nahoru nebo dolů).

Pravidlo „dvou{0}}tahů“:Pro splnění bezpečnostních norem (jako je NFPA 72) je spínač kalibrován tak, aby se spustil, jakmile se dřík ventilu pohne. Obvykle, pokud je ventil uzavřen právědvě plné otáčkynebo 10 % svého zdvihu, tyč vypadne ze své drážky.

Výstup signálu:Tento mechanický posun způsobí, že vnitřní mikrospínače změní svůj stav (z NC do NO nebo- naopak). To okamžitě odešle aKontrolní signál(nejedná se o požární poplach) do ústředny požárního poplachu (FACP) nebo systému řízení budovy (BMS) a upozorní operátory, že je omezena dodávka vody.

Primární aplikace

1. Systémy požární ochrany

Toto je nejkritičtější aplikace. Monitorovací spínače zajišťují, že „regulační ventily“,-které přivádějí vodu do sprinklerů, stoupacích potrubí a požárních čerpadel-, nebyly náhodně nebo úmyslně uzavřeny.

Mokré a suché potrubní sprinklery:Sledování hlavních sacích a výtlačných ventilů.

Místnosti požárního čerpadla:Zajištění cesty vody k požárnímu čerpadlu vždy bez překážek.

Post Indicator Valves (PIV):Dálkové monitorování venkovních podzemních ventilů.

2. Řízení průmyslových procesů

V prostředích, kde je proudění kapaliny rozhodující pro chlazení stroje nebo chemickou stabilitu, může nesledovaný uzavřený ventil vést k přehřátí zařízení nebo nárůstu tlaku-.

Chladicí vodní smyčky:Monitorování toku do výměníků tepla nebo chladicích jednotek datových center.

Chemické dávkování:Zajištění správného stavu izolačních ventilů před zahájením procesu.

3. Vodní hospodářství a nakládání s odpadními vodami

Používá se v komunálních úpravnách vody k zabránění neoprávněnému odvádění vody nebo k zajištění toho, aby filtrační obtokové ventily zůstaly v požadované poloze.

4. Systémy HVAC s vysokou-hodnotou

Monitorujte ventily ve velkých-systémech chlazené vody pro mrakodrapy, abyste zabránili „mrtvým{1}}směrování“ čerpadel, která mohou způsobit mechanické poškození za tisíce dolarů.

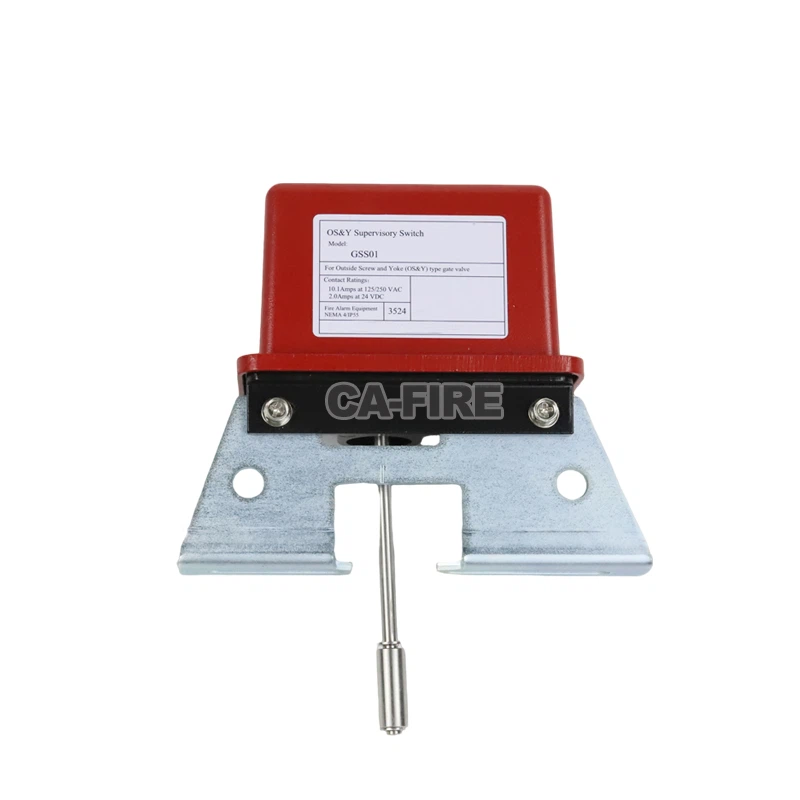

product-800-800

1. Jaká je funkce monitorovacího spínače šoupátka?
Sleduje otevřenou nebo zavřenou polohu šoupátka a odesílá signál do systémů požárního poplachu nebo do systémů správy budovy pro indikaci stavu-v reálném čase.

2. Je monitorovací spínač kompatibilní se všemi šoupátky?
Spínač je navržen tak, aby vyhovoval většině standardních šoupátek. Kompatibilita se může lišit v závislosti na velikosti ventilu a typu dříku.

3. Lze spínač připojit k systémům požární signalizace?
Ano, poskytuje elektrické výstupní signály a lze jej integrovat s ústřednami požární signalizace a systémy BMS.

4. Je monitorovací spínač vhodný pro venkovní instalaci?
Ano, je-li správně nainstalován a chráněn, je navržen pro použití ve vnitřním i venkovním prostředí.

5. Vyžaduje spínač pravidelnou údržbu?
Vyžaduje minimální údržbu. Pro zajištění přesného provozu a spolehlivého přenosu signálu se doporučuje pravidelná kontrola.
