Poplašný zpětný ventil v požárních sprinklerových systémech: Vše, co potřebujete vědět

V systémech požární ochrany jezpětný ventil alarmuje jednou z nejkritičtějších součástí instalace protipožárních sprinklerů s mokrým potrubím. Slouží dvojím účelům: kzabránit zpětnému toku vodydo hasičské přípojky nebo vodovodu a dospustit požární poplachkdyž voda proudí do potrubí sprinklerů při požáru.

Tato příručka obsahuje vše, co potřebujete vědět o poplachových zpětných ventilech, včetně toho, jak fungují, kde jsou instalovány, kolik jich je potřeba, klíčových součástí, údržby a běžných aplikací.

Co je to alarmový zpětný ventil?

Poplašný zpětný ventil je specializovanýzpětný ventilnavrženo speciálně prohasicí systémy s mokrým potrubím.

Jeho hlavní funkce:

Nechte vodu téctsměrem k postřikovačůmběhem aktivace

Zabraňte zpětnému toku zpět do obecního vodovodu nebo požárního čerpadla

Aktivujte aalarm vodního motoru, tlakový spínač nebo elektrický alarmkdyž teče voda

Pomozte udržovat avyrovnání statického tlakumezi stranou napájení a stranou systému

Stručně řečeno: zajišťuje, že voda teče pouze jedním směrem -k postřikovačům- a upozorní vás, když se tak stane.

Jak funguje poplašný zpětný ventil?

Za normálních podmínek:

Ventil zůstáváZAVŘENOv důsledku statického tlaku systému.

Tlak vody drží klapku na místě, udržuje systém pod tlakem, ale neteče.

Při požáru:

Otevře se jeden nebo více sprinklerů a poklesne tlak v systému.

Napájecí tlak tlačí klapku do otevření, což umožňuje proudění vody.

Protékající voda aktivujealarmový port- připojený k tlakovému spínači nebo gongu vodního motoru.

Alarm vyšle signál do požární ústředny nebo zazní zvukový signál.

Kontrolní mechanismus zabraňuje zpětnému vracení vody.

Kolik poplašných zpětných ventilů je vyžadováno v požárním sprinklerovém systému?

Počet zpětných ventilů alarmu závisí na konstrukci systému, velikosti a hydraulických požadavcích:

Obecná pravidla palce

Většina standardních mokrých potrubních systémů: JEDEN zpětný ventil alarmuna postřikovací zónu.

Velké budovy, výškové budovy nebo samostatné požární oblasti: Může vyžadovatvíce alarmových zpětných ventilů, jeden pro každou hydraulickou zónu nebo nezávislou sekci.

NFPA 13 (standard pro instalaci zavlažovacích systémů)vyžaduje, aby byl vybaven každý sprinklerový systém schopný spustit poplachalespoň jeden zpětný ventil alarmunebo ekvivalentní zařízení.

Systémy s odděleným suchým potrubím, preakčními nebo povodňovými zónami budou mít své vlastní regulační ventily a mohou používat různá poplašná zařízení.

U většiny komerčních a průmyslových projektů uvidítejeden poplachový zpětný ventil na hlavní stoupačku sprinklerů.

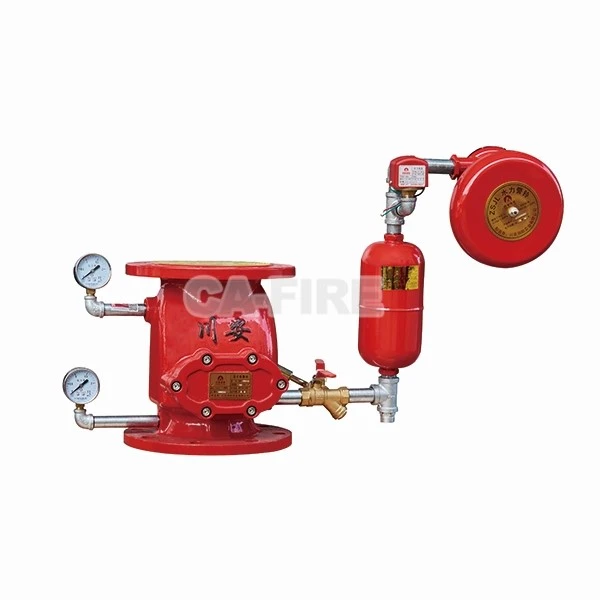

Klíčové součásti sestavy poplašného zpětného ventilu

Kompletní zpětný ventil alarmu obsahuje:

Těleso zpětného ventilu: Litina nebo tvárná litina, s odklápěcí klapkou.

Připojení poplachové linky: Port, který aktivuje alarm, když dojde k průtoku.

Tlakoměry: Monitorování tlaku na straně přívodu a na straně systému.

Test Drain: Používá se pro testování funkce alarmu bez aktivace sprinklerů.

Uzavírací ventily: Pro údržbu izolujte ventil.

Poplašná zařízení:

Tlakový spínač (pro elektrický alarm)

Gong vodního motoru (mechanický zvukový alarm)

Retardační komora: Snižuje falešné poplachy způsobené tlakovými rázy.

Kde jsou instalovány poplašné zpětné ventily?

Typická místa:

Vpožární sprinkler stoupací místnost

V blízkosti hlavního vstupu do vodovodu

Na základně každé stoupačky sprinklerů s mokrou trubkou

Před hlavním sekčním regulačním ventilem

Jsou vždy instalovány vpřístupné místopro testování, kontrolu a údržbu.

Běžné typy poplašných zpětných ventilů

Zpětný alarmový ventil typu klapky

Nejběžnější pro mokré potrubní systémy

Jednoduché, spolehlivé, nenáročné na údržbu

Zpětný poplašný ventil ve stylu motýlka

Používá se ve větších komerčních systémech

Kompaktní, nižší tlaková ztráta

Vertikální vs. horizontální instalace

Většina je určena provertikálníinstalace na stoupačku

Některé modely umožňují horizontální instalaci (vždy dodržujte specifikace výrobce)

Proč nemůžete přeskočit zpětný ventil alarmu

Zabraňuje křížové kontaminaci: Chrání přívod pitné vody před zpětným tokem.

Vyžaduje kód: Nařizuje to NFPA 13 a většina místních stavebních předpisů.

Snižuje falešné poplachy: Zpomalovací komora zabraňuje zbytečným poplachům z tlakových špiček.

Poskytuje ověření: Potvrzuje, že voda skutečně teče -, nejen změna tlaku.

Nejlepší postupy pro kontrolu a údržbu

Aby ventil fungoval správně:

Čtvrtletně kontrolujte netěsnosti, poškození nebo korozi.

Vyzkoušejte funkci alarmukaždoročněotevřením zkušebního odtoku.

Zkontrolujte, zda jsou tlakoměry funkční.

Ujistěte se, že žádné ventily nejsou uzamčeny nebo zapečetěny nezákonně.

Podle potřeby vyměňte opotřebovaná těsnění, těsnění nebo klapky.

Závěr

Zpětný ventil alarmu jesrdce požárního sprinklerového systému s mokrým potrubím. Řídí průtok vody, zabraňuje zpětnému toku a spouští požární poplach -, což je vše nezbytné pro bezpečnost života a ochranu majetku.

Pochopení toho, kolik poplašných zpětných ventilů potřebujete, jak fungují a jak je udržovat, vám pomůže navrhnout, nainstalovat a spravovat vyhovující a spolehlivé protipožární sprinklerové systémy.
